精密切断機
プレシ / 51460

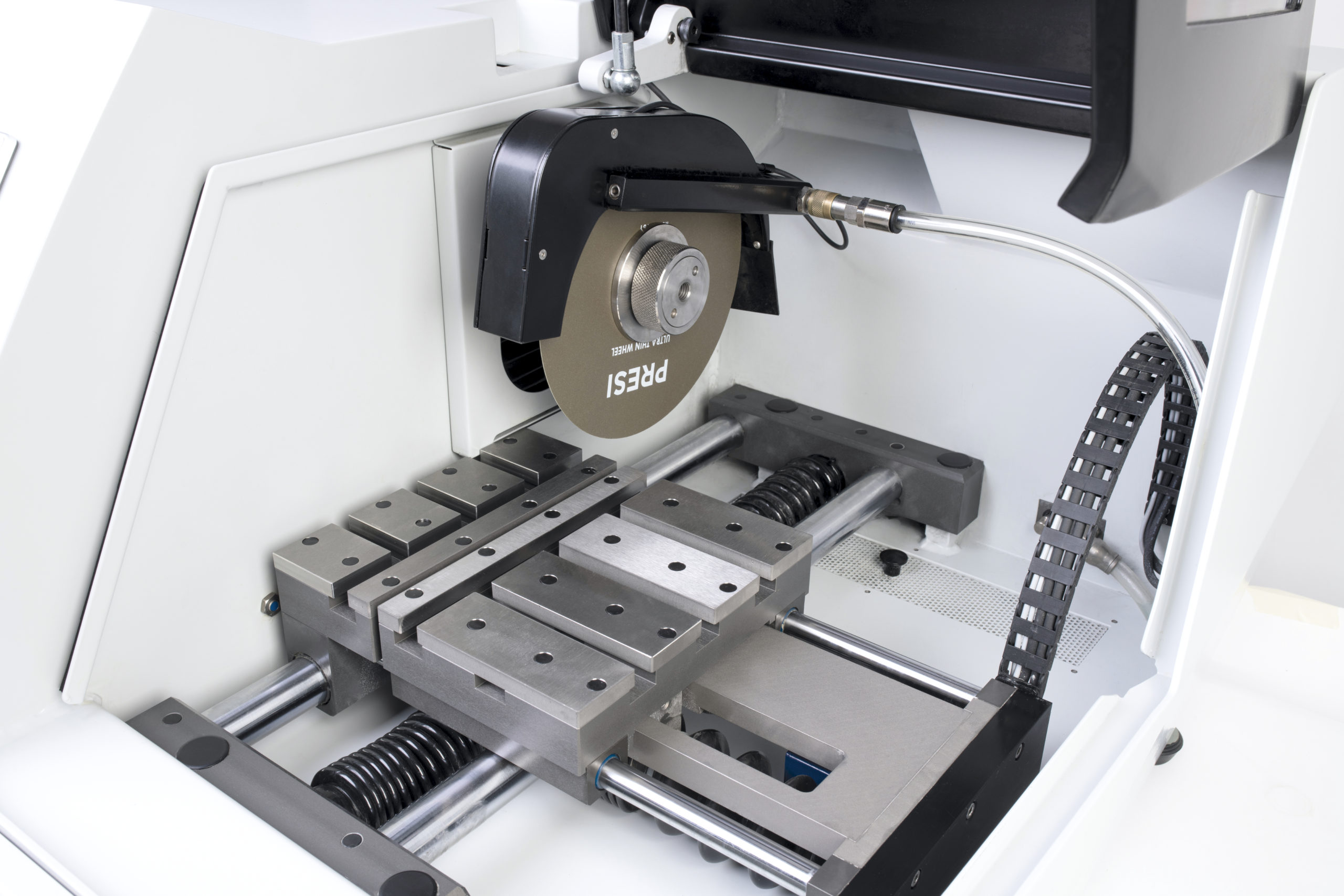

プレシ ( PRESI ) 精密切断装置 メカトームT215 ( MECATOME T215 )
特徴
試料切断機 メカトームT215 (MECATOME T215) はプレシ (PRESI)のマイクロカッターの最新モデルです。■最大切断試料径はφ55mmです
■試料の材質、形状に適した切断方法を7通りから選択できます
■Y軸方向とZ軸方向からの切断を選べます。
主な仕様
| メカトームT215 | |
| 型式/カタログNo. | 51460 🚚 |
| 操作パネル | カラータッチパネル、ショートカットボタン付きジョイスティック |
| 最大切断径 | φ55mm、55x190mm |
| 切断砥石 | φ75mm～φ200mm |
| アーバー径 | φ12.7mm |
| 回転速度 | 300～2500rpm |
| 切断方法 | 自動切断及び手動切断、手動切断はジョイスティック操作による |
| 切断モード | Y軸ダイレクトカット、Y軸バルスカット、Z軸パルスカット、コンバインカット(厚い試料用)、 |
| プログレッシブコンバインカット(切断時間短縮用)、揺動切断(難削試料用)、エキスパートカット | |
| Y軸移動 | 距離: 250mm (移動テーブル(別売)付の場合)、速度: 0.01～3mm/秒 |
| 砥石送り速度制御 | モーター負荷を感知して自動減速 |
| X軸移動 | 100mm(電動X軸移動テーブル(別売)の場合) |
| 連続切断 | 電動X軸テーブル(別売)、複数の切幅の設定可能 |
| Z軸移動 | 距離:60mm |
| 内部照明 | LED照明 |
| 冷却システム | 内蔵タンク 容量 10L 、外部循環タンク 25L(別売)、噴射ノズル 6か所、フィルター付き |
| 清掃 | 洗浄用スプレーノズル付き |
| プログラム | 100本までメモリ可能 |
| セキュリティー | パスワードプロテクション |
| 安全 | 非常停止ボタン、PETG樹脂製、カバーカバー開時の砥石回転停止、運転中のカバーロック機構、 |
| カバー開時のXテーブル移動は両手操作 | |
| 寸法 | W840xD860xH540mm(カバー閉時)/1010mm(カバー開時) |
| 重量 | 135kg |
| 電源 | 単相 AC 230V 1500W 、50/60Hz |
| 標準付属 |
| 防錆冷却剤 1L |
| 切断砥石 2枚 |
| リダクションリング φ25.4/12.7mm |
| 注意: フランジは付属していません。 |
| 特別付属品 | |
| カタログNo. | 品名 |
| 51156* | オリエンタルチャック 51162及び51163と組合せ使用 |
| 51162 | アルミプレート 60x25mm |
| 51163 | アルミプレート 40x25mm |
| 51713* | 小形試料チャック |
| 51714* | 円筒試料チャック |
| 51715* | V形チャック |
| 51716* | 異形試料チャック |
| 51717* | 縦割りチャック |
| 51718* | ファスナーチャック |
| 51722* | ミニスクリューバイス |
| 51465 | クイッククランプ 右側 |
| 51466 | クイッククランプ 左側 |
| 51469 | クイッククランプ 長尺試料用 |
| 50613 | コパルホルダーボックス |
| 50616 | コパルホルダー |
| 51323 | 回転切断バイス |
| 51410 | サンプルチャック用サポート 電動式トランスバーサルテーブル(51420)用 |
| 51461 | 電動式トランスバーサルテーブル |
| 51355 | 手動トランスバーサルテーブル |
| 51326 | フランジ T215用 φ50mm 砥石径 φ100～φ150mm用 |
| 51327 | フランジ T215用 φ35mm 砥石径 φ75～φ100mm用 |
| 51325 | フランジ T215用 φ75mm 砥石径 φ150～φ200mm用 |
| 51431 | ポジショニングレーザー |
| 51470 | ベースキャビネット 自動切断機用 |
| 51440 | 外部循環タンク 25L |
| *印の製品は51410、51420が必要です。 |
メカトームT215は下記のYou Tube サイトで日本語の説明付きでご覧いただけます。
