MM800
ニコン
測定顕微鏡 MM-800N
特徴
・ボディ全体の剛性を高め、XYストローク50ｘ50mmから300ｘ200mmまでステージを準備、測定対象の大型化に対応しています。・測定用途に応じて金属顕微鏡用対物レンズ使用のユニバーサルタイプ等のラインナップを取り揃えています。
・透過照明部に開口絞りを搭載し、円筒型のサンプル測定に対応。
・データ処理装置DP-E1Aでの測定ができます。
・デジタルカメラを使用した測定支援システムE-MAXにより、画像測定も可能です。
・高機能、かつ、使いやすい測定顕微鏡システムです。
主な仕様

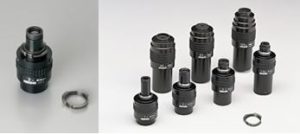

対物レンズ 1 x・3 x・5 x・10 x・20 x・50 x・100 x
作動距離（ピントが合った状態での被検物と対物レンズの距離）が長く、高解像度でコンパクトな対物レンズです。 いずれのレンズもほぼ同焦点設計で、MM-400 / 800共用です 。
- 3xは本機に標準付属
- 対物レンズアダプターは、MMタイプの観察部への取付けに必要です。
- 対物レンズには、鉛・砒素・有害物質を含まないエコガラスを使用し、時代に即した環境への配慮も施しています。
| 倍率 | 1× | 3× | 5× | 10× | 20× | 50× | 100× |
|---|---|---|---|---|---|---|---|
| 作動距離 (mm) | 79 | 75 | 64 | 48 | 20 | 15 | 4 |
8方向LEDリングライト CYN-E1
樹脂成型品やドリル刃など、通常の照明では見えにくかったサンプルを観察および測定するための照明装置です。 入射角30°の8方向ON / OFF選択式大光量LEDで測定箇所のエッジを際立たせます。測定顕微鏡用対物レンズ1x,3x,5x,10xに対応。 サンプル表面とLED照明部の距離は60mmを確保しています。
フットスイッチ4
データ処理装置DP-E1、デジタルプリンターDPU-414へのLOAD指令が行えます。両手が自由に使えるので、作業効率が向上します。
手元リセットスイッチ
カウンタのリセットが手元で行えます。
Y軸
X軸
プリンタ
測定顕微鏡MM-400 / 800本体背面のコントローラに接続し、カウンタ値をプリントアウトします。
データ処理装置DP-E1使用時には、演算結果をプリントアウトできます。
MM-400 / 800シリーズ 可変倍率タイプ
低倍と高倍、2本の対物レンズを搭載でき、簡単に切り替え可能。低倍での広視野測定と高倍での高精度測定を、一台の顕微鏡で効率よく行えます。
測定支援アプリケーション Custom Create
カウンタやデータ処理システムの測定結果をExcelのセルにダイレクトに取り込めます。
- 入力可能な測定機器：MM-400 / 800シリーズ, DP-E1, V-20B, V-12B
- お客様オリジナルの検査成績表に取り込めます。
- 3種類の検査成績表が用意されています。
- 複数のワークシートを同時に開いて受信できるので、より効率的な測定が行えます。
共同開発：株式会社アリア
