試料ホルダー
プレシ
プレシ(PRESI) メカテック用 試料ホルダー(全体荷重用、個別荷重用)
特徴
自動研磨装置メカテックには個別荷重モードと全体荷重モードの二種類の研磨方法を選択できます(メカテックSPIは個別荷重モードのみ)試料を保持する試料ホルダーは個別荷重用、全体荷重用で異なります。
全体荷重試料ホルダーをご使用の場合はコンパルフックシステム(試料ホルダーとは別売)が必ず必要になります。
又、穴付きの全体荷重試料ホルダーには試料調整皿と六角レンチが付属します。
個別荷重の場合は、必ずお客様の埋込径と同じサイズの穴径の試料ホルダーをご使用ください。
リダクションリングを挿入することで、一個の個別荷重試料ホルダーで異なる径の試料がセットできます。
主な仕様
| カタログNo. | サイズ | 250SPI | 250SPC/DPC | 300SPC/334SPC | 300SPS |
| 全体荷重用試料ホルダー | |||||
| 57120 | φ120mm φ25～φ32mm 3穴 | － | ● | － | － |
| 57126 | φ140mm φ25～φ32mm 6穴 | － | ● | － | － |
| 57125 | φ140mm φ30～φ40mm 3穴 | － | ● | － | － |
| 57102 | φ160mm φ25～φ32mm 6穴 | － | ● | ● | ● |
| 57103 | φ160mm φ30～φ40mm 4穴 | － | ● | ● | ● |
| 57104 | φ160mm φ40～φ50mm 4穴 | － | ● | ● | ● |
| 57106 | φ160mm φ30mm 6穴 | － | ● | ● | ● |
| 57107 | φ140mm φ40mm 4穴 | － | ● | ● | ● |
| 57105 | φ160mm 穴なし | － | ● | ● | ● |
| 57119 | φ170mm φ30～φ40mm 6穴 | － | ● | ● | ● |
| 57108 | φ210mm φ25～φ32mm 12穴 | － | － | ● | ● |
| 57109 | φ210mm φ30～φ40mm 8穴 | － | － | ● | ● |
| 57110 | φ210mm φ50mm 6穴 | － | － | ● | ● |
| 57114 | φ210mm 30x55mm 6穴 | － | － | ● | ● |
| 57111 | φ220mm φ50～φ100mm 3穴 | － | － | ● | ● |
| 57116 | コンパルフックシステム | － | ● | ● | ● |
| 57162 | 試料面出し工具 | － | ● | ● | ● |
| 個別荷重用試料ホルダー | |||||

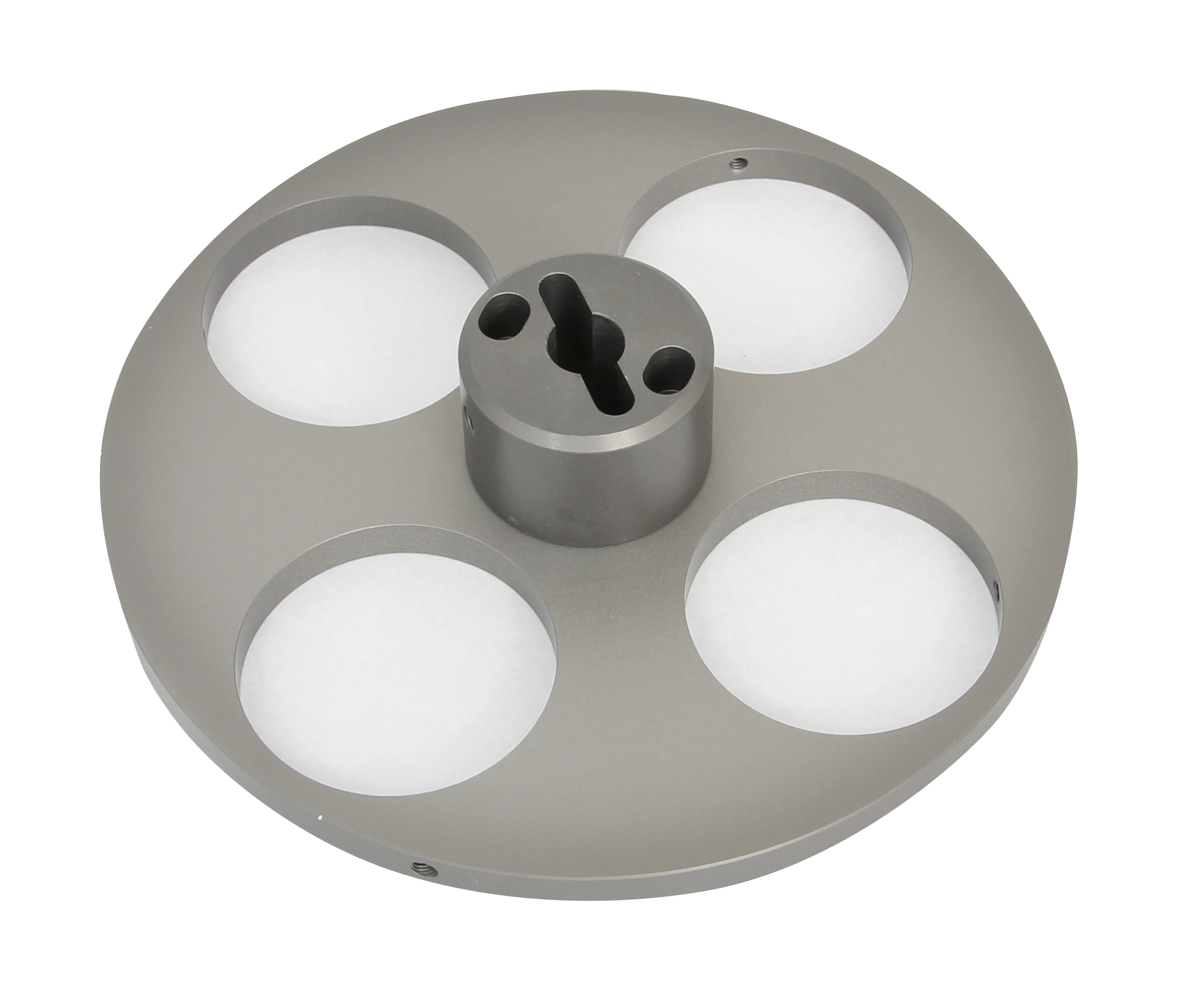

| 57142 | φ140mm φ30mm 4穴 | ● | － | － | － |
| 57141 | φ150mm φ40mm 4穴 | ● | － | － | － |
| 57144 | φ150mm φ38.1mm 4穴 | ● | － | － | － |
| 57145 | φ160mm φ38.1mm 6穴 | － | ● | ● | － |
| 67830 | φ150mm φ30mm 6穴 | － | ● | ● | － |
| 67833 | φ160mm φ40mm 6穴 | － | ● | ● | － |
| 57143 | φ170mm φ50mm 3穴 | － | ● | － | － |
| 67835 | φ170mm φ50mm 6穴 | － | － | ● | － |
| 67838 | φ180mm φ30mm 8穴 | － | － | － | ● |
| 67837 | φ190mm φ40mm 8穴 | － | － | － | ● |
| 67836 | φ200mm φ50mm 8穴 | － | － | － | ● |
| リダクションリング | |||||
| 67850 | φ50mm→φ25mm 1個 | － | ● | ● | ● |
| 67851 | φ50mm→φ25.4mm 1個 | － | ● | ● | ● |
| 67852 | φ50mm→φ30mm 1個 | － | ● | ● | ● |
| 67853 | φ50mm→φ31.7mm 1個 | － | ● | ● | ● |
| 67854 | φ50mm→φ38.1mm 1個 | － | ● | ● | ● |
| 67855 | φ50mm→φ40mm 1個 | － | ● | ● | ● |
| 67856 | φ40mm→φ25mm 1個 | ● | ● | ● | ● |
| 67857 | φ40mm→φ25.4mm 1個 | ● | ● | ● | ● |
| 67858 | φ40mm→φ30mm 1個 | ● | ● | ● | ● |
| 67859 | φ40mm→φ31.7mm 1個 | ● | ● | ● | ● |
| 010-4032 | φ40mm→クリアカップφ1 1/4″ 1個 | ● | ● | ● | ● |
| 010-5032 | φ50mm→クリアカップφ1 1/4″ 1個 | － | ● | ● | ● |
