自動研磨機 プラトP20GWA-RC/プラトP20GWM-RC
特徴
自動研磨機プラトP20GWA／P25GWA-RC & P20GWM/P25GWM■個別荷重方式の自動研磨機です
■研磨と試料洗浄・乾燥が一台で可能です(自動洗浄機能で作業時間を短縮)
■ヘッドの揺動(P20G/25GWAのみ)と全体荷重方式(オプション)による研磨面の平坦性が向上
主な仕様

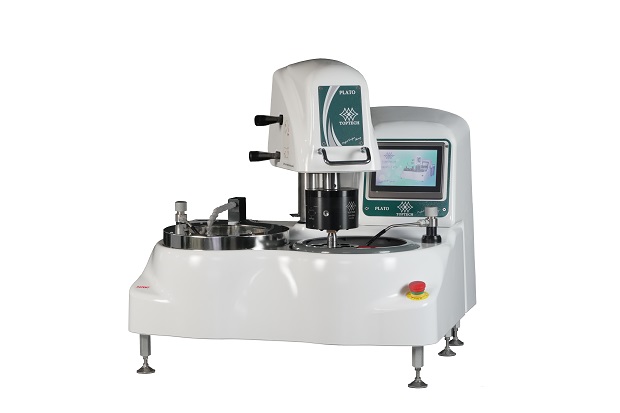

| 型式/カタログNo. | P20GWM-2-RC6 | P25GWM-2-RC |
| 🚚 | 🚚 | |
| 研磨方式 | 個別荷重 | |
| 研磨盤径 | 8インチ/200mm | 10インチ/250mm |
| 加圧力 個別荷重 | 0.5～2kg/6個 0.5～4kg/3個 0.5～6kg/2個 合計最大 12kgまで | |
| 全体荷重/研削量調整 | なし | |
| 試料数及びサイズ | φ25mm、φ25.4mm、φ30mm、φ31.75mm、 φ32mm×6個 |
φ25mm、φ25.4mm、φ30mm、φ31.75mm、 φ32mm×6個 |
| φ38.1mm、φ40mm×3個 | φ38.1mm、φ40mm×3個又は4個 | |
| φ45mm、φ50mm×4個 | ||
| 上記からお選びください | 上記からお選びください | |
| モーター出力/回転数 | 400W (ブラシレスモーター) / 1～600rpm(1rpm単位で増減可) | |
| ヘッド出力/回転数 | 50W / 10～170rpm | |
| スイング機能 | なし | |
| タイマー | 1～3600秒 | |
| ヘッド | チルトアップ方式 | |
| 給水 | 伸縮自在ノズル、スプラッシュガード特注可能(別売) | |
| クリーニング機能 | 超音波洗浄槽で試料を自動洗浄 設定時間: クリーニング 999秒 / 乾燥 : 999秒、(ヘッドの左、右への旋回は手動です) | |
| スピン機能 | 高速回転により水分を飛ばして数秒で研磨盤上の乾燥が可能 | |
| メモリー機能 | 10本(パラメーター各5個まで) | |
| 研磨剤供給 | 自動供給機
(滴下速度と時間の設定可、オプション) |
|
| 安全 | 非常停止ボタン、過負荷保護 | |
| 寸法/重量 | W955xD680x700mm / 112kg(P20G)、114kg(P25G) | |
| 圧縮空気源* | 8kg/cm2 | |
| 電源 | 単相 AC110V | |
| *圧縮空気源が別途必要です。 | ||

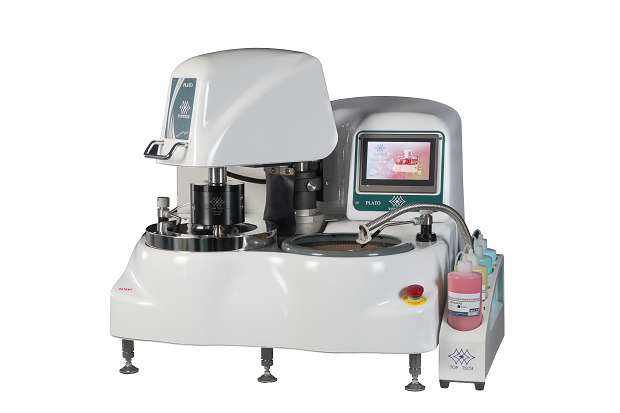

| 型式/カタログNo. | P20GWA-2-RC6 | P25GWA-2-RC |
| 🚚 | 🚚 | |
| 研磨方式 | 個別荷重、全体荷重(オプション) | |
| 研磨盤径 | 8インチ/200mm | 10インチ/250mm |
| 加圧力 個別荷重 | 0.5～2kg/6個 0.5～4kg/3個 0.5～6kg/2個 合計最大 12kgまで | |
| 全体荷重/研削量調整 | 0.5～7kg、脆性試料対応 0.2～1kg(オプション)、 設定値 0.01～5mm(オプション) | |
| 試料数及びサイズ | φ25mm、φ25.4mm、φ30mm、φ31.75mm、 φ32mm×6個 |
φ25mm、φ25.4mm、φ30mm、φ31.75mm、 φ32mm×6個 |
| φ38.1mm、φ40mm×3個 | φ38.1mm、φ40mm×3個又は4個 | |
| φ45mm、φ50mm×4個 | ||
| 上記からお選びください | 上記からお選びください | |
| モーター出力/回転数 | 400W (ブラシレスモーター) / 1～600rpm(1rpm単位で増減可) | |
| ヘッド出力/回転数 | 50W / 10～170rpm | |
| スイング機能 | スイング距離 55mm 角度 90° | |
| タイマー | 1～3600秒 | |
| ヘッド | チルトアップ方式 | |
| 給水 | 伸縮自在ノズル、スプラッシュガード特注可能(別売) | |
| クリーニング機能 | 超音波洗浄槽で試料を自動洗浄
設定時間: クリーニング 999秒 / 乾燥 : 999秒、(ヘッドの左、右への旋回は手動です) |
|
| スピン機能 | 高速回転により水分を飛ばして数秒で研磨盤上の乾燥が可能 | |
| メモリー機能 | 10本(パラメーター各5個まで) | |
| 研磨剤供給 | 自動供給機(滴下速度と時間の設定可、
オプション) |
|
| 安全 | 非常停止ボタン、過負荷保護、 | |
| 寸法/重量 | W955xD680x800mm
133kg(P20G)、134kg(P25G) |
|
| 圧縮空気源* | 8kg/cm2 | |
| 電源 | 単相 AC110V | |
| *圧縮空気源が別途必要です。 | ||
| 標準付属品 | ||
| 型式 | 品名 | 個数 |
| P20GWM/WA-2-RC6 | 研磨盤フラットタイプ 8インチ又は200mm | 1個 |
| P25GWM/WA-2-RC6 | 研磨盤フラットタイプ 10インチ又は250mm | 1個 |
