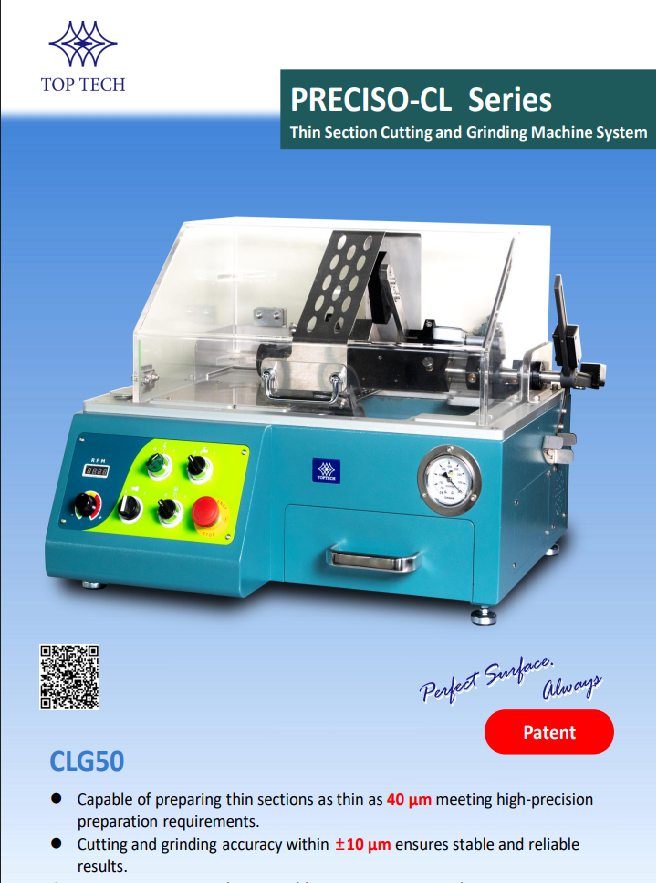

特徴
■セラミックス、岩石・鉱物などの硬くて脆い材料の精密切断と薄化研磨が可能
■最大試料切断径 50mm
主な仕様
| 型式/カタログNo. |
CLG50 |
| モーター |
370W |
| 最大切断径 |
φ50mm、スライドガラス 25.4mm×76.2mm、50.8mm×50.8mm |
| 最大研磨径 |
φ50mm、スライドガラス 25.4mm×76.2mm、50.8mm×50.8mm |
| 切断砥石 |
φ125mm、φ5″～φ200mm、φ8″×φ12.7mm |
| 研磨砥石 |
φ76.2mm、φ3″×φ12.7mm |
| フランジ |
φ75mm |
| 切断方式 |
カウンターウエイト式 横方向の位置調整 0～20mm(0.001mm単位) |
| 研磨方式 |
ロッカーアーム式 横方向の位置調整 0～20mm(0.001mm単位) |
| 砥石回転数 |
130～3000rpm |
| クランプ |
切断 : 両持ちクランプ、研磨 : 真空クランプ |
| 循環冷却システム |
内蔵型、 容量3.5L |
| 安全 |
非常停止ボタン、カバー開時停止 |
| 寸法・重量 |
W656xD675xH457mm、65kg |
| 電源 |
単相 AC110V、又は220V |
|
|
| 特別付属品 |
|
| カタログNo. |
品名 |
| TOPACP0311D |
埋込クランプバイス 試料φ25.4～38.1mm、長さ20～25mm |
| TOPACP0311C |
薄片試料ボンディングホルダー |
| TOP000271 |
スライドガラス 1″×3″、50枚入 |
| TOPS12007 |
ボンディング接着剤 90g、融解温度 160℃ |
|
|
| 試料クランプはCL40、CL50と共用です。 |
